前言

大家好，我是 wacky。

今天聊个具体的坑——字节序和大小端。这坑我刚入行那会儿踩过，盯着采集上来的温度显示 1.347e-38，一度怀疑人生。

很多上位机新手有个错觉：从 PLC 把寄存器读上来，转换一下不就是个数了吗？实际上真没那么简单。一个 32 位浮点数跨两个寄存器，中间隔着”大小端”和”字节序”两道关，任何一道没对齐，你看到的就是天书。

这个坑确实是.NET上位机开发里最容易让人懵的地方，核心问题就是‌PLC和上位机的字节序不一致，导致读上来的浮点数完全不对‌。‌‌

简单说，大端（Big-Endian）是高位字节存低地址，像人写字；小端（Little-Endian）是低位字节存低地址，x86 架构默认这种方式。工控里 PLC 常用大端，而你的.NET 程序用 BitConverter 默认按小端解析，两边没对齐，数据就乱了。‌‌

更麻烦的是，一个 32 位浮点数占 4 个字节、2 个 Modbus 寄存器，实际存在‌四种字节顺序‌，工控里用 ABCD、BADC、CDAB、DCBA 表示（A 是最高位字节，D 是最低位字节）。‌‌

一、大小端到底是什么

大小端（endianness）说的是：一个多字节的数，它的各个字节在内存里的存储顺序。

大端（big-endian）：也叫大端模式或者网络字节序，在大端模式中，数据的高位字节，存储在低位地址内，而低位字节，存储在高位地址内。

举个例子，现在有一个数字0x12345678，按照大端存储，那么就是高位字节0x12存储在低位地址，低位字节0x78存储在高位地址。

如图所示：

小端（little-endian）：也叫小端模式或者主机序。小端模式和大端模式刚好相反，数据的高位字节在高位地址内，而低位字节，存储在低位地址内。

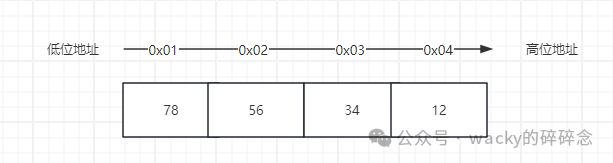

继续以0x12345678为例，按照小端存储，就是低位字节0x78存储在低位地址，高位字节0x12存储在高位地址。

如同所示：

一句话总结：大端像人写字（高位先写），小端像 x86 存数（低位先放）。

工控程序里真正的麻烦在于：PLC 用大端、上位机用小端是常态。你从 Modbus 把字节读上来，直接丢给 BitConverter.ToSingle，出来的往往不是原来的数——因为字节顺序没对齐，你必须按照PLC的大小端去解析。

二、工控用 ABCD / BADC / CDAB / DCBA 四种记号

光说”大小端”还不够细。一个 32 位浮点数 = 4 字节 = 2 个 Modbus 寄存器，所以实际应用中还存在大端反转、小端反转的情况。因此其实有四种字节顺序，而工控领域习惯用四个字母描述这 4 个字节的顺序，记法固定——A 是最高位字节，D 是最低位字节：

using System.ComponentModel;
namespace BigAndLittleDian
{
    internal enum DataFormat
    {
        [Description("按照顺序排序")]
        ABCD = 0,
        [Description("按照单字反转")]
        BADC = 1,
        [Description("按照双字反转")]
        CDAB = 2,
        [Description("按照倒序排序")]
        DCBA = 3,
    }
}

大小端模式只是一种规定数据存储的字节顺序方式，在与不同的硬件进行通信时，上位机程序需要根据对方的大小端模式进行正确的解析和处理，而且不同类型的硬件大小端模式是在设计时已经确定，一般不会发生改变。

三、经典翻车现场：浮点数读成 1.347e-38

场景：PLC 那边把温度存成 32 位 float，占两个保持寄存器。比如地址 40001 是高字、40002 是低字（也可能反过来，这个和厂商有关）。

你的.NET 程序从 Modbus 读到两个 ushort，然后 BitConverter.ToSingle 一转，期望得到 25.5。结果屏幕上蹦出来 1.347e-38，或者一个几万的数。

为什么？因为 BitConverter 默认按小端（DCBA）解析。PLC 那边如果是大端（ABCD）或者字序有反转（CDAB），你直接 ToSingle，等于把字节全打乱重新拼，最后出来的结果当然不是原值。

当年我对着这个玩意儿纠结了半天，最后才发现是设备的字节序是 CDAB，而我按 ABCD 读了。差这一个字母，结果就天差地别。

四、C# 示例：四种顺序怎么转

核心思路：不管设备用哪种顺序存，先把读到的 4 个字节重排成 .NET 需要的 DCBA（小端），再 ToSingle。下面我们可以定义一个函数，把四种情况一网打尽：

namespace BigAndLittleDian
{
    internal static class ReadAndWrite
    {
        // 从 2 个寄存器还原浮点数
        static float ReadFloat(ushort reg0, ushort reg1, DataFormat order)
        {
            byte[] raw = new byte[4];
            BitConverter.GetBytes(reg0).CopyTo(raw, 0);
            BitConverter.GetBytes(reg1).CopyTo(raw, 2);
            byte[] dcb = order switch
            {
                DataFormat.ABCD => new[] { raw[3], raw[2], raw[1], raw[0] },  // 大端
                DataFormat.DCBA => raw,                                      // 小端
                DataFormat.BADC => new[] { raw[2], raw[3], raw[0], raw[1] }, // 单字反转
                DataFormat.CDAB => new[] { raw[1], raw[0], raw[3], raw[2] }, // 双字反转
                _ => raw
            };
            return BitConverter.ToSingle(dcb, 0);
        }
        // 反过来：把浮点数按指定顺序写进 2 个寄存器
        static ushort[] WriteFloat(float value, DataFormat order)
        {
            byte[] dcb = BitConverter.GetBytes(value);
            byte[] raw = order switch
            {
                DataFormat.ABCD => new[] { dcb[3], dcb[2], dcb[1], dcb[0] },
                DataFormat.DCBA => dcb,
                DataFormat.BADC => new[] { dcb[2], dcb[3], dcb[0], dcb[1] },
                DataFormat.CDAB => new[] { dcb[1], dcb[0], dcb[3], dcb[2] },
                _ => dcb
            };
            return new[] { BitConverter.ToUInt16(raw, 0), BitConverter.ToUInt16(raw, 2) };
        }
    }
}

要点：不要靠猜，如果没有手册，那么就把四种组合都试一遍。PLC 里写的是123.45，分别用 ABCD / BADC / CDAB / DCBA 读，哪种正确就使用哪种，然后写进配置。

五、怎么快速判断是不是这个坑

几个典型症状：整数偶尔对、浮点必错 —— 基本就是字节/字序问题。

数值数量级完全不对：1e-38、1e+38、或者动辄几万 —— 字节被重排了。

排查办法很朴素：把原始的 4 个字节（或 2 个寄存器）通过日志打印出来，和 PLC 监控里的值对照，按 ABCD / BADC / CDAB / DCBA 四种组合算一遍，哪种对就能确定该使用哪种。

后记

字节序和大小端看似是个很小的知识点，实际上是上位机最经典的坑之一。它本质上是”你和 PLC 对数据格式的约定没对齐”，就类似于我们Web前后端来开发接口，要约定好数据格式。我们把字节序的几种读取都封装好，把接口文档定义清楚，那么这个坑就填平了。

踩坑系列虽然没有体系可言，但是每个问题深究起来确实也很有意思，也希望能帮助到正在学习或者已经入坑的你们，诸君共勉！
